GM HYBRID – 5 az 1-ben fiber- és CO₂-lézeres megmunkáló gép

1200 W fiber lézer + 130 W CO₂ lézer

A GM HYBRID egy rendkívül sokoldalú, ipari kialakítású lézeres megmunkáló rendszer, amely egyetlen berendezésben egyesíti a fémek és nemfémes anyagok vágását, gravírozását, hegesztését és tisztítását.

A gép 1200 W teljesítményű fiber lézerforrással és 130 W-os CO₂ lézercsővel rendelkezik. Ennek köszönhetően nemcsak acél, rozsdamentes acél, alumínium és sárgaréz megmunkálására alkalmas, hanem akril, fa, rétegelt lemez, MDF, bőr, textil és más nemfémes alapanyagok vágására vagy gravírozására is használható.

A GM HYBRID ideális választás olyan műhelyek, gyártóüzemek és egyedi termékeket készítő vállalkozások számára, amelyek több különálló lézergép helyett egy kompakt, sokoldalúan alkalmazható rendszert keresnek.

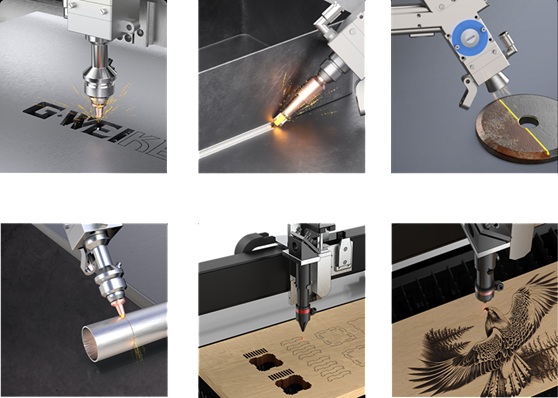

Hat különböző megmunkálási funkció

• Fiber lézeres fémvágás
• Lézerhegesztés
• Lézeres tisztítás és rozsdaeltávolítás
• CO₂ lézeres vágás
• CO₂ lézeres gravírozás

A moduláris kialakításnak köszönhetően a különböző megmunkálási módok között a lézerfej cseréjével és a megfelelő paraméterek kiválasztásával lehet átváltani.

1200 W-os fiber lézer fémek megmunkálásához

A nagy teljesítményű fiber lézer precíz és gyors fémvágást, hegesztést, valamint felülettisztítást tesz lehetővé.

Fiber lézeres vágási kapacitás

• Szénacél: 10 mm standard, legfeljebb 12 mm
• Rozsdamentes acél: 5 mm standard, legfeljebb 6 mm
• Alumíniumötvözet: legfeljebb 4 mm
• Sárgaréz: legfeljebb 3 mm

Lézerhegesztési kapacitás

Hozaganyag-adagolás nélkül:

• Rozsdamentes acél: legfeljebb 3 mm
• Szénacél: legfeljebb 4 mm

A berendezés folyamatos, pont- és impulzushegesztési üzemmódban is használható. A lézerhegesztés gyors, keskeny és esztétikus varratok kialakítását teszi lehetővé, kisebb hőterhelés és utómunka mellett.

Lézeres tisztítás

A fiber lézeres fej festék, rozsda, oxidréteg, olaj, szennyeződés és különböző felületi bevonatok eltávolítására is használható.

A maximális tisztítási szélesség 25 mm, így a rendszer alkalmas munkadarabok, hegesztési felületek, szerszámok és fémalkatrészek érintésmentes tisztítására.

130 W-os CO₂ lézer vágáshoz és gravírozáshoz

A beépített CO₂ lézerrendszer számos nemfémes alapanyag precíz vágását és gravírozását teszi lehetővé.

CO₂ lézeres vágási kapacitás

• Akril: legfeljebb 30 mm
• Rétegelt lemez: legfeljebb 24 mm
• MDF és farostlemez: legfeljebb 10 mm

A ténylegesen elérhető vágási vastagság függ az alapanyag összetételétől, sűrűségétől, minőségétől, a segédgáztól, valamint az alkalmazott sebesség- és teljesítménybeállításoktól.

A CO₂ rendszer maximális gravírozási sebessége 600 mm/s, így dekorációs termékek, feliratok, táblák, ajándéktárgyak, sablonok és egyedi alkatrészek gyártására is megfelelő.

Nagyméretű munkaterület

A GM HYBRID 1380 × 920 mm-es munkaterülettel rendelkezik, amely lehetővé teszi nagyobb lemezek, táblák és munkadarabok feldolgozását is.

Az ipari CNC vezérlés, a szervomotoros tengelyhajtás és a precíz lineáris vezetékek gyors, pontos és megismételhető pozicionálást biztosítanak.

Intelligens vágási funkciók

A gép vezérlőrendszere olyan gyártást támogató funkciókat is kínál, mint:

• automatikus alkatrész-elrendezés és táblakiosztás,
• közös élű vágás,
• maradékanyag felhasználása,
• folyamatos vágási útvonal,
• mikrokötések kialakítása,
• automatikus akadályelkerülés.

Ezek a funkciók csökkenthetik az alapanyag-veszteséget, rövidíthetik a megmunkálási időt és hatékonyabbá tehetik a sorozatgyártást.

Főbb műszaki adatok

• Modell: GM HYBRID
• Fiber lézerteljesítmény: 1200 W Max Photonics
• CO₂ lézerteljesítmény: 130 W
• Fiber lézer hullámhossza: 1080 ±10 nm
• Munkaterület: 1380 × 920 mm
• Maximális munkasebesség: 800 mm/s
• Maximális X tengelysebesség: 48 m/perc
• Maximális Y tengelysebesség: 30 m/perc
• Ismétlési pontosság: ±0,03 mm
• X tengely mozgástartománya: 1450 mm
• Y tengely mozgástartománya: 960 mm
• Z tengely mozgástartománya: 60 mm
• CO₂ gravírozási sebesség: legfeljebb 600 mm/s
• Tisztítási szélesség: legfeljebb 25 mm
• Hűtési rendszer: léghűtés és vízhűtés
• Üzemi hőmérséklet: 0–40 °C
• Tápellátás: 100–240 V AC, 50/60 Hz
• Kézi fej kábelhossza: 10 m
• Lézerbiztonsági osztály: Class 4
• Gép mérete: 2185 × 1780 × 1100 mm
• Fiber lézeregység mérete: 620 × 355 × 610 mm
• Teljes tömeg: körülbelül 630 kg

Ajánlott felhasználási területek

• fémipari és lakatosműhelyek,
• rozsdamentes termékek gyártása,
• reklámtáblák és feliratok készítése,
• egyedi fém- és dekorációs termékek gyártása,
• gép- és alkatrészgyártás,
• ajándéktárgyak gravírozása,
• akril- és falemezek feldolgozása,
• hegesztési varratok elő- és utótisztítása,
• rozsda- és festékeltávolítás,
• prototípus- és kisszériás gyártás.

Egy gép, számtalan lehetőség

A GM HYBRID különlegessége, hogy a hagyományosan több különálló berendezést igénylő feladatokat egyetlen rendszerben képes elvégezni. A fiber és CO₂ lézertechnológia kombinációja lehetővé teszi, hogy ugyanazzal a géppel fémeket vágjon és hegesszen, felületeket tisztítson, valamint fa-, műanyag- és más nemfémes alapanyagokat vágjon vagy gravírozzon.

Ideális megoldás azoknak a vállalkozásoknak, amelyek helytakarékos, sokoldalú és hosszú távon bővíthető lézeres gyártókapacitást szeretnének kialakítani.

Fontos: A megadott feldolgozási teljesítmények gyártói adatok. A tényleges eredmények az alapanyag típusától és minőségétől, a segédgáztól, a fókuszbeállítástól, valamint az alkalmazott technológiai paraméterektől függhetnek. A berendezés Class 4 besorolású ipari lézerrendszer, ezért használata megfelelő lézerbiztonsági környezetet, védőfelszerelést és képzett kezelőszemélyzetet igényel.
